Как проверить уклон крыши и разметить стропила перед монтажом

Перед монтажом стропильной системы важно проверить, соответствует ли фактический уклон крыши проектным значениям. На результат влияют не только расчеты, но и реальные размеры коробки, высота опор и положение конька. Разберемся, как проверить угол ската, перенести его на стропила и избежать ошибок еще до начала массового раскроя.

Угол крыши начинается с размеров, а не с угломера

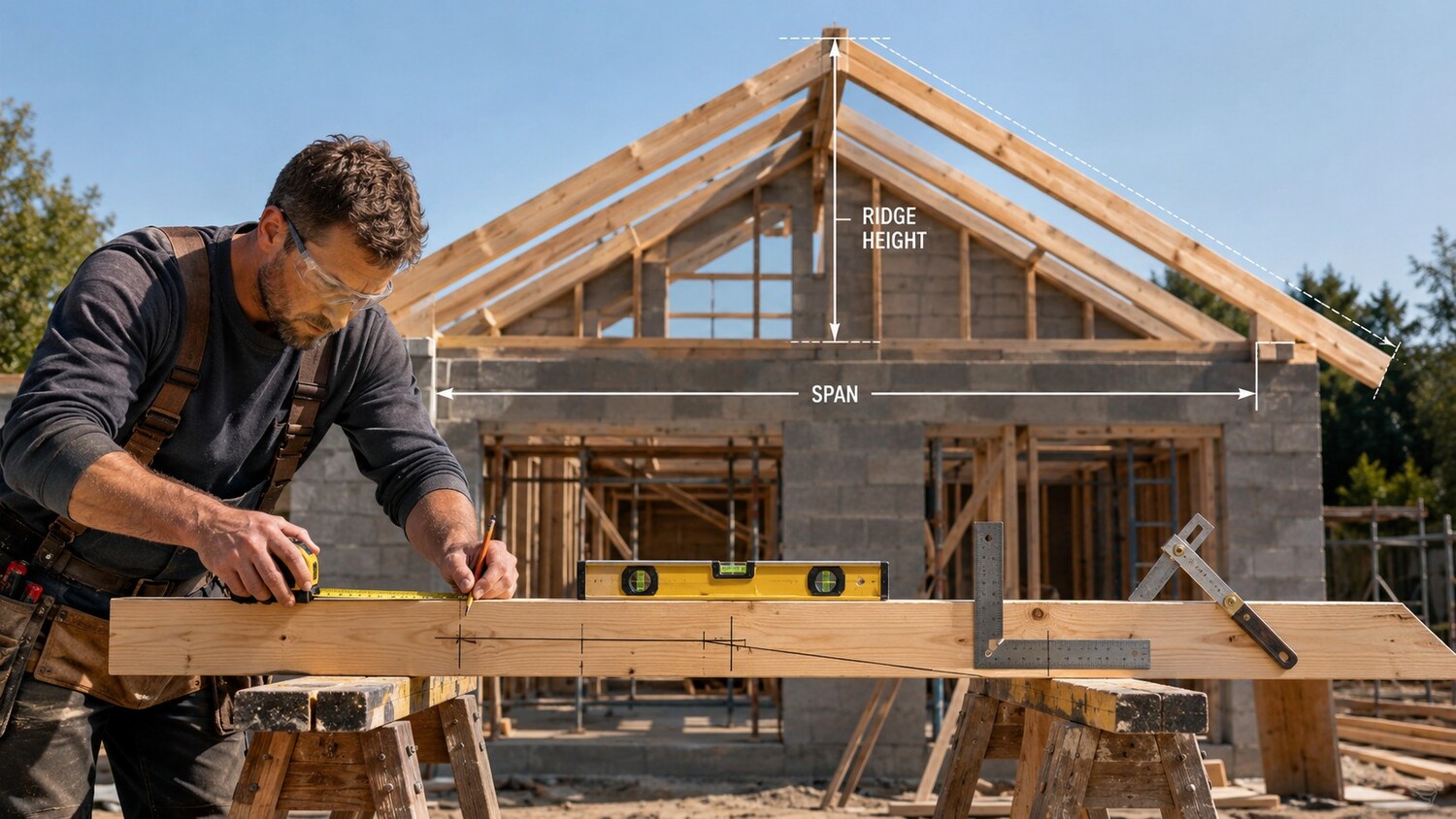

Для двускатной крыши наклон определяется двумя основными величинами: горизонтальным расстоянием от опоры стропила до конька и высотой подъема конька. Если эти размеры известны, расчетный угол можно получить заранее. Но на стройке этого недостаточно — перед раскроем нужно убедиться, что фактические размеры совпадают с проектными.

Например, небольшой перепад по высоте мауэрлата или верхней обвязки уже меняет положение стропильной ноги. То же происходит, если конек смещен относительно проектной оси. Поэтому сначала проверяют пролет, высотные отметки и положение конька, а уже потом переносят расчет на древесину.

Чем измеряют и переносят наклон

На кровельных работах обычно используют рулетку, уровень, угольник, малку и угломер. Угломером удобно проверить уже выставленный элемент, малкой — перенести существующий наклон на заготовку, а рулетка и уровень нужны для проверки исходных размеров.

Подходящий ручной и измерительный инструмент можно посмотреть в каталоге https://centroinstrument.ru/. При работе со стропилами особенно важны хорошо читаемая разметка и надежная фиксация подвижных частей: если настройка малки или угломера сбивается при переносе, одна ошибка быстро повторяется на нескольких деталях.

Лазерный уровень удобен, когда нужно проверить отметки на длинных стенах или сравнить высоту нескольких опор. Для небольшого объекта он не обязателен, но заметно упрощает контроль, если расстояния уже неудобно проверять обычным уровнем.

Как работают с двускатной крышей

На двускатной крыше нет смысла сразу размечать весь комплект стропил. Сначала подготавливают одну пару и примеряют ее на месте: проверяют опирание, положение у конька и линию будущего ската. Если детали встают без лишней подгонки, одну из них можно использовать как шаблон.

Здесь есть важный нюанс: правильный угол еще не означает, что стропило размечено правильно целиком. На посадку влияют его длина, положение опорного запила и конструкция соединения в коньке. Поэтому проверять только градусы, не примеряя саму деталь, недостаточно.

После удачной примерки одинаковые рядовые стропила уже можно размечать по шаблону. Это быстрее и точнее, чем каждый раз заново откладывать угол и размеры.

Наклон стропила и угол запила не совпадают

Наклон стропильной ноги задает положение всей детали относительно горизонтали. Запил относится уже к конкретному месту соединения — например, к опиранию на мауэрлат или примыканию в районе конька.

Поэтому один угол нельзя механически переносить на все резы. Сначала стропило выставляют в нужном положении, а затем отдельно размечают места сопряжений. На простой двускатной системе это хорошо видно уже при первой примерке.

Почему с вальмовой крышей сложнее

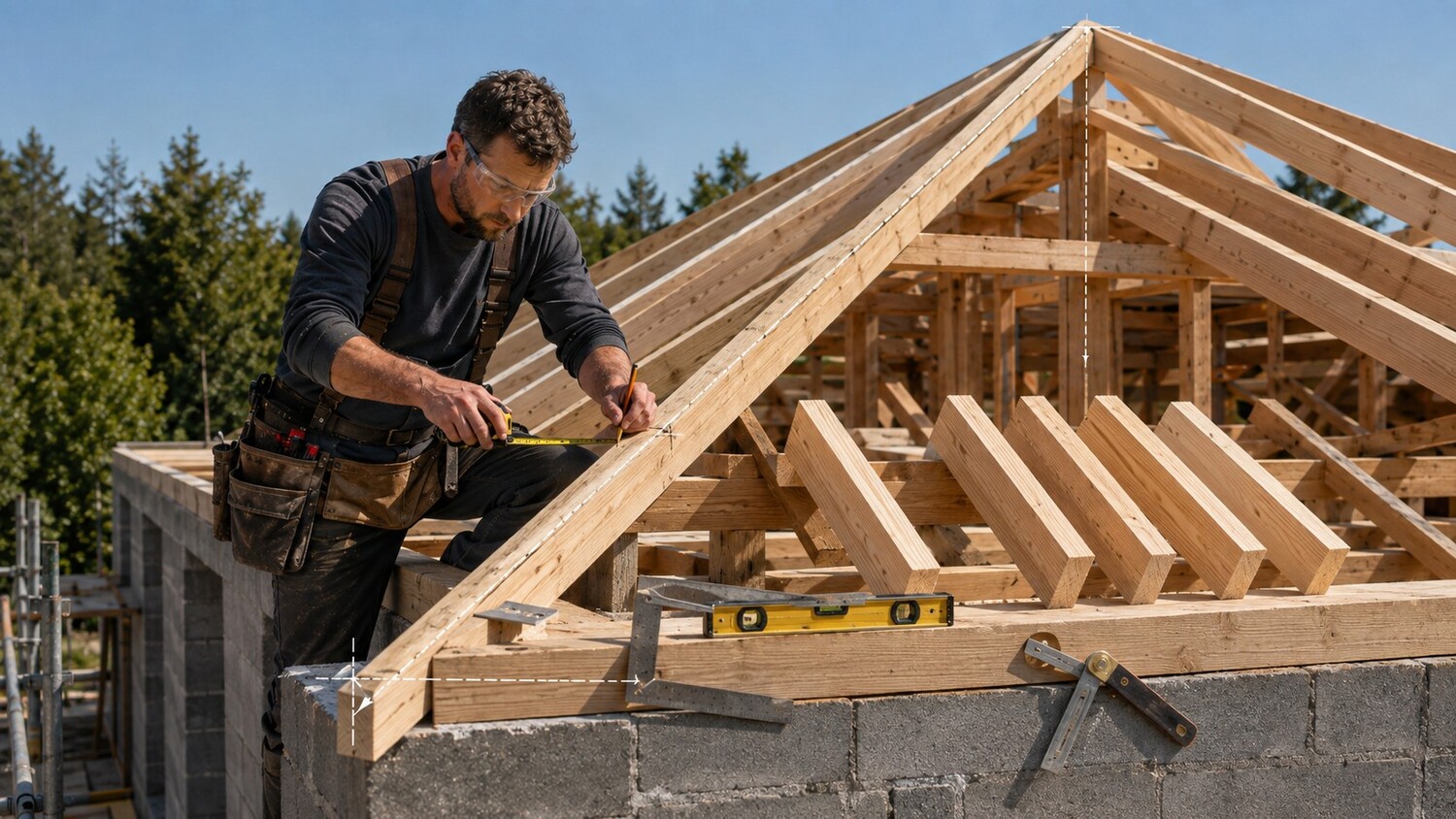

Вальмовая крыша добавляет диагональные стропила, которые идут от углов здания к коньку. Они расположены иначе, чем рядовые ноги, поэтому отличаются и по длине, и по наклону, и по форме запилов.

Именно здесь попытка работать по одному значению угла чаще всего приводит к ошибкам. Диагональный элемент приходится увязывать одновременно с положением конька и углом здания в плане. Поэтому его обычно размечают отдельно и окончательно подгоняют после примерки.

Нарожники тоже привязывают уже к установленной диагональной ноге. Если сначала нарезать их по расчету, а потом выяснится, что накосное стропило пришлось сместить или подрезать, часть деталей придется переделывать.

Можно ли определить наклон без угломера

Да. Если известны высота конька и горизонтальная проекция ската, требуемый угол можно рассчитать без специального измерителя. Для подготовки конструкции этого вполне достаточно.

Угломер удобен уже на этапе проверки. Он позволяет быстро сравнить фактический наклон стропила с расчетным, но не заменяет контроль размеров здания. Если ошибочно выставлен сам конек или есть перепад между опорами, правильное число на приборе не исправит положение всей системы.

Где чаще всего допускают ошибку

Проблемы обычно возникают не в самом расчете угла, а при переносе его на реальную конструкцию. Например, весь комплект стропил нарезают по первой детали, которую до этого не примерили на месте. В результате небольшая ошибка становится одинаковой для десятков элементов.

Другой распространенный случай — попытка подогнать стропила под неровные опоры. Если мауэрлат или верхняя обвязка имеют заметный перепад, сначала нужно разобраться с причиной, а не компенсировать ее разной посадкой стропильных ног.

Есть смысл отдельно проверить и коньковую линию. Даже при правильной длине стропил смещение конька даст разную геометрию скатов и усложнит дальнейшую укладку обрешетки и кровельного покрытия.

Когда разметку можно переносить на весь комплект

К массовому раскрою переходят после того, как сверены фактический пролет и высота конька, а первые стропила нормально встали на свои опоры. Для обычных рядовых элементов после этого удобно использовать готовый шаблон, а диагональные детали вальмовой крыши размечать отдельно. Такой порядок позволяет обнаружить расхождения на одной заготовке, а не после того, как уже нарезан весь комплект.
